Модуль управления STAHLMANN™ Base

Описание
Преимущества
Документация
Артикул: 2282759
Наличие: Много
лого вп с годом@4x.pngMIR_ru_color 2.png

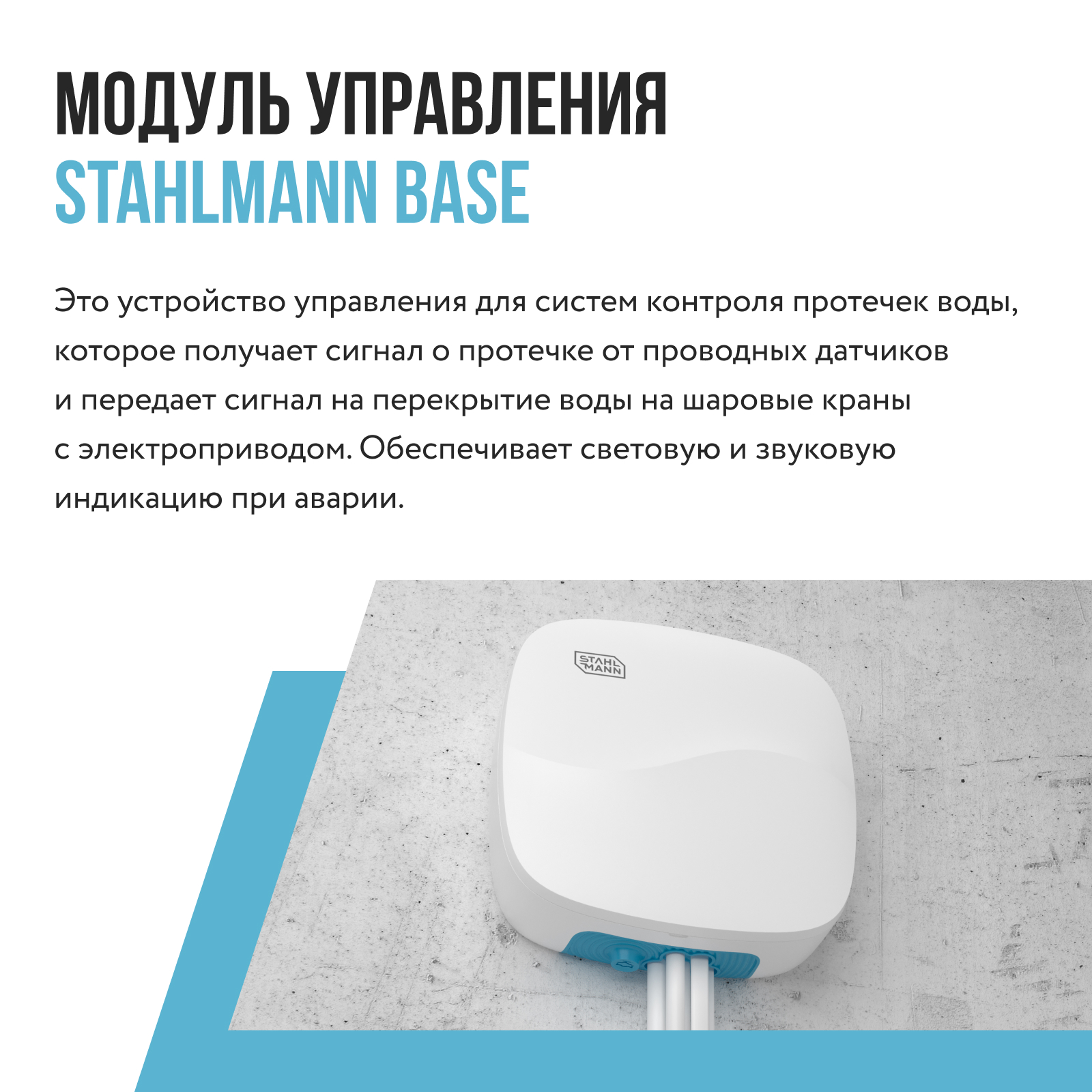

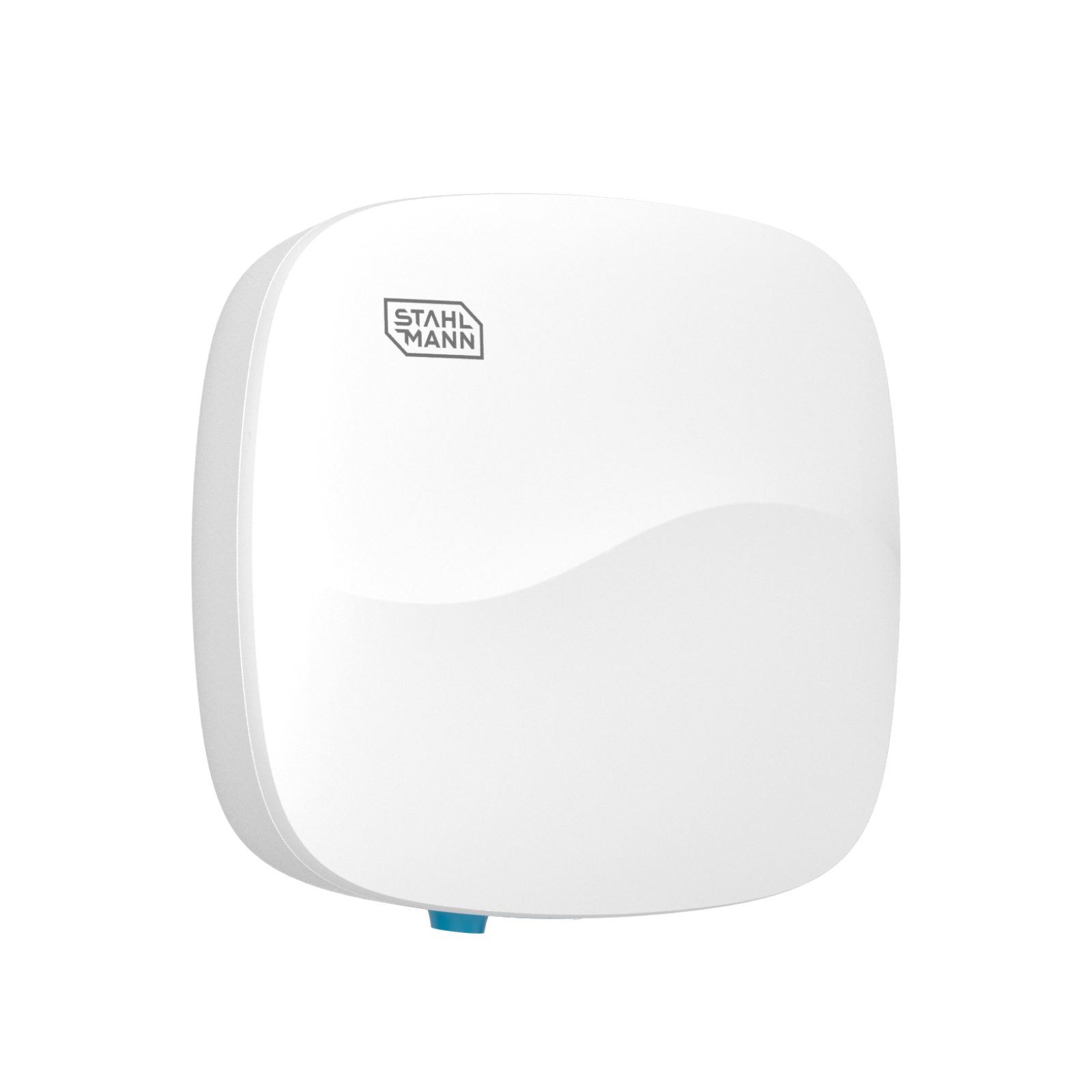

Модуль управления Stahlmann Base

Stahlmann — инновационные системы контроля протечек воды от ГК «ССТ», создателя первых в России систем защиты от протечек. Модуль управления Stahlmann Base — центральный элемент проводной системы: он принимает сигналы от датчиков, подаёт команду на закрытие кранов с электроприводом и сообщает о протечке световым и звуковым сигналом.

Гарантия на модуль — 10 лет с даты продажи. К нему можно подключить до четырёх кранов с электроприводом, а также проводные точечные и ленточные датчики протечки.

Реагирует на протечку и управляет кранами

Когда подключённый датчик обнаруживает воду, модуль выдаёт команду на перекрытие водоснабжения. Время срабатывания модуля — не более 2 секунд. После этого крану требуется лишь 20 секунд, чтобы перейти в закрытое положение.

При протечке на модуле мигают светодиоды и звучит прерывистый сигнал. После устранения причины аварии пользователь может сбросить тревогу и открыть краны кнопкой на корпусе модуля. Звуковой сигнал тревоги можно сбросить однократным нажатием кнопки в нижней части корпуса. При этом краны останутся закрытыми. После устранения причины аварии можно открыть краны повторным нажатием на эту же кнопку.Эта же кнопка позволяет управлять кранами в обычном режиме.

Гарантия длительной работы системы

Stahlmann Base автоматически выполняет профилактический проворот подключённых кранов два раза в месяц. Краны приводятся в движение и возвращаются в исходное положение, что помогает предотвратить закисание механизма. Функция работает, когда краны открыты.

Модуль также следит за исправностью подключений. При последовательном подключении проводных датчиков он обнаруживает обрыв или короткое замыкание их линии. Линии кранов проверяются на обрыв и короткое замыкание в моменты работы кранов, в том числе при профилактическом провороте. О выявленной неисправности модуль сообщает световой и звуковой индикацией.

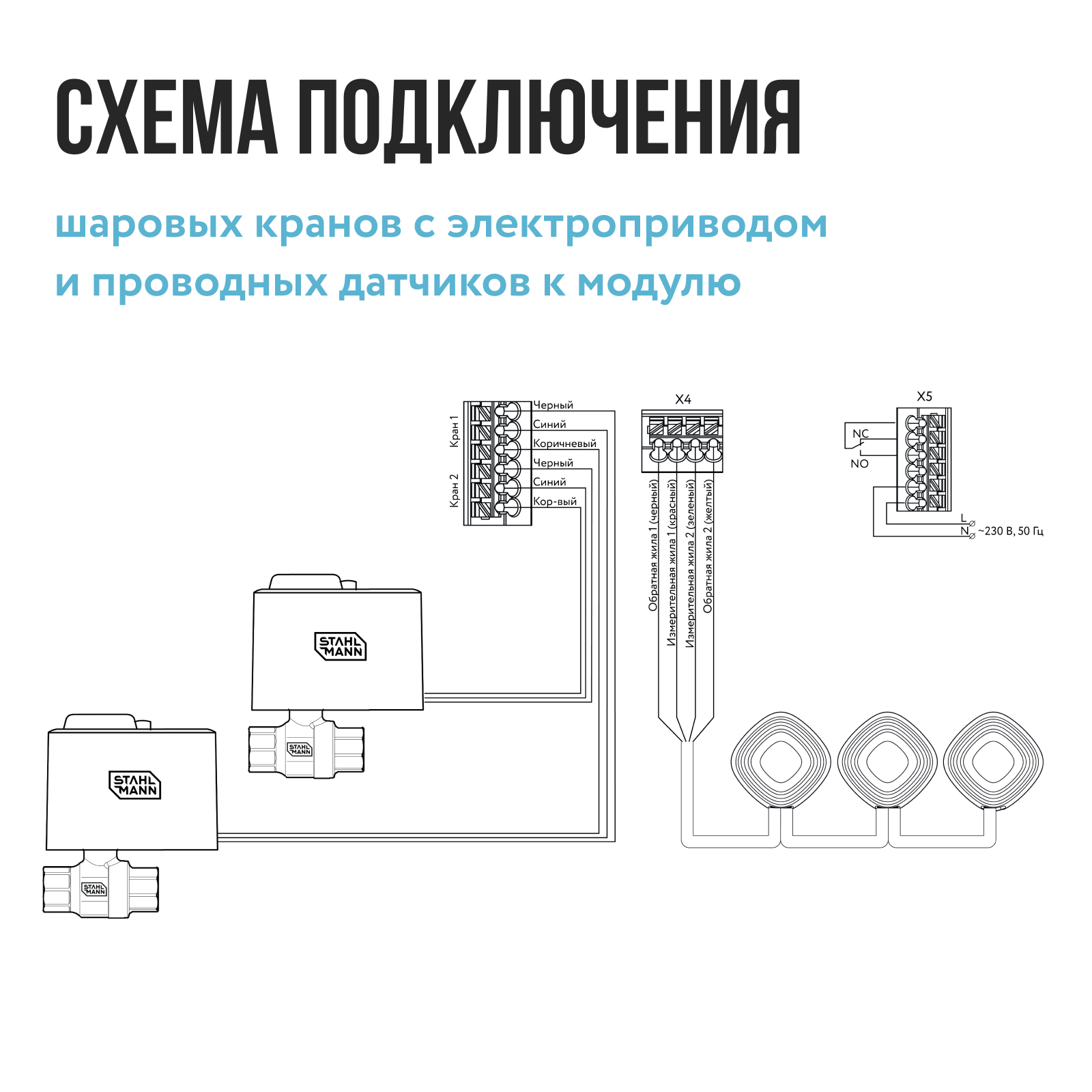

Возможности подключения

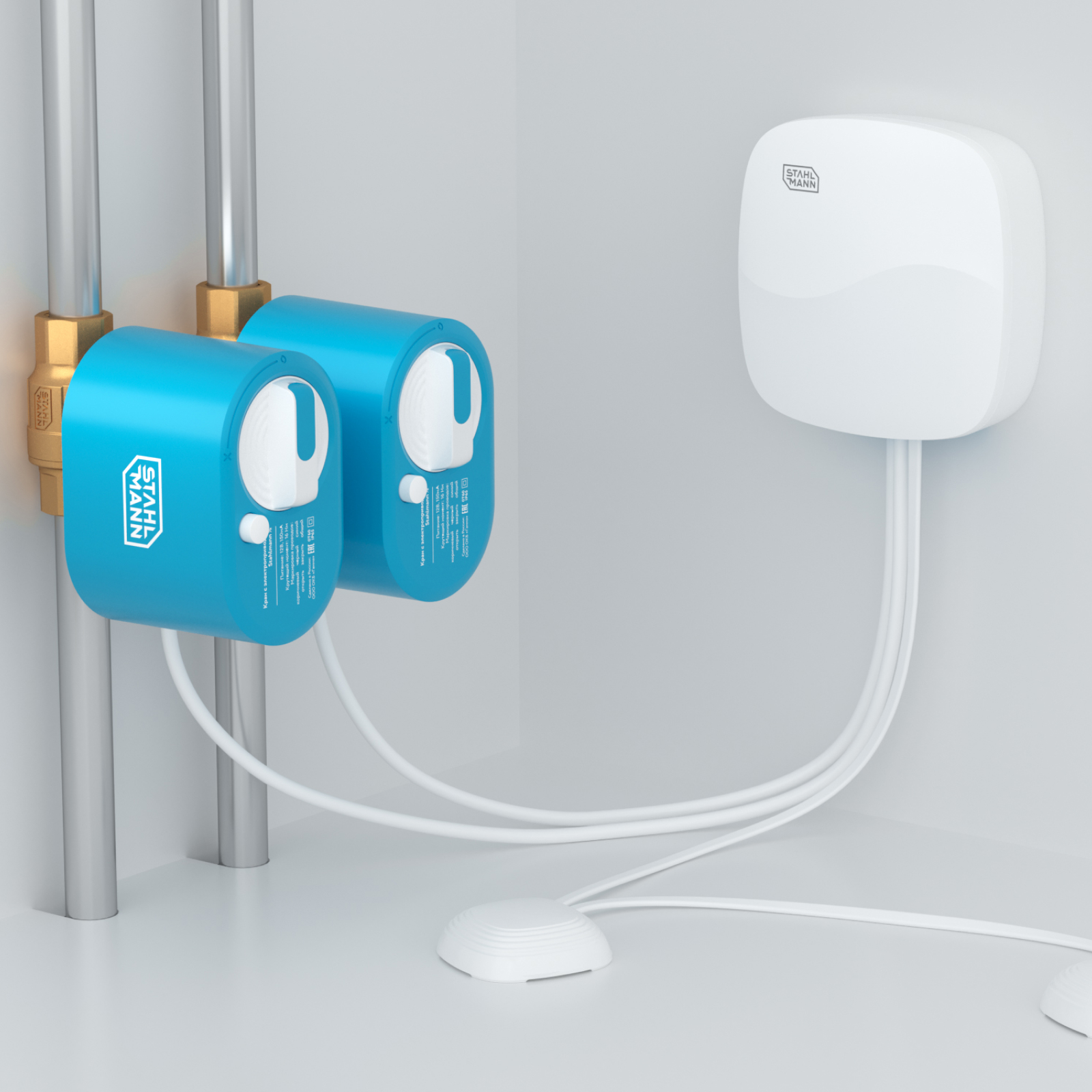

К модулю можно подключить до четырёх кранов с электроприводом. Для их работы он подаёт питание 12 В постоянного тока и отключает его после завершения открытия или закрытия.

Количество точечных датчиков зависит от схемы подключения:

  • До 50 датчиков при последовательном подключении, с суммарной длиной линии до 100 м и контролем её обрыва.
  • До 20 датчиков при параллельном подключении. В этой схеме контроль обрыва линии датчиков не работает.

Также предусмотрено подключение до 100 м ленточных датчиков. Выход «сухой контакт» позволяет передавать сигнал внешним устройствам, например сирене или насосу.

Управление и установка

Модуль питается от сети 100–240 В переменного тока, предназначен для накладного монтажа и имеет степень защиты IP54. Устанавливать его нужно в доступном для обслуживания месте, без повышенной влажности. Подключение к электросети должен выполнять квалифицированный электрик.

В комплект входят модуль управления, двухметровый кабель для подключения проводных датчиков, концевой терминатор для последовательной линии датчиков и паспорт-инструкция. Датчики и краны приобретаются отдельно.

Технологии Stahlmann — более 35 лет инженерной экспертизы

С 2000 года ГК «ССТ» развивает системы защиты от протечек воды в России. Сегодня этот опыт воплощён в системах Stahlmann — собственной разработке компании. Каждое изделие проходит строгий контроль качества.



Гарантированная электробезопасность: напряжение питания кранов 12В
Гарантированная электробезопасность: напряжение питания кранов 12В
Возможность подключения ленточных датчиков протечки
Возможность подключения ленточных датчиков протечки
Самозажимные клеммные колодки – быстрый, удобный и надежный монтаж
Самозажимные клеммные колодки – быстрый, удобный и надежный монтаж
Автоматический проворот для профилактики закисания крана
Автоматический проворот для профилактики закисания крана
 Возможность подключения к системам умных домов(встроенное перекидное реле для управления внешней нагрузкой)
Возможность подключения к системам умных домов(встроенное перекидное реле для управления внешней нагрузкой)
Самодиагностика системы
Самодиагностика системы

Технические характеристики

Условный диаметр 13A
Тип монтажа встраиваемый
Габаритные размеры, мм 120 x 123 x 43
Масса, не более, кг 500
Срок службы, не менее лет 10 лет
Напряжение питания, В 100−240
Степень защиты IP54
Страна производитель Россия
Потребляемая мощность, Вт 3-дежурный режим 30-режим срабатывания
Время срабатывания, с 2
Количество независимых каналов, шт. 1
Кол-во подключаемых проводных датчиков, шт. 50 -при последовательном подключении, 20 - при параллельном подключении
Максимальное кол-во подключаемых кранов, шт. 4
Возможность подключения ленточных датчиков да, длина не более 100 м
Тип монтажа накладной
Тип датчиков Проводные
Приложение для смартфона Нет
