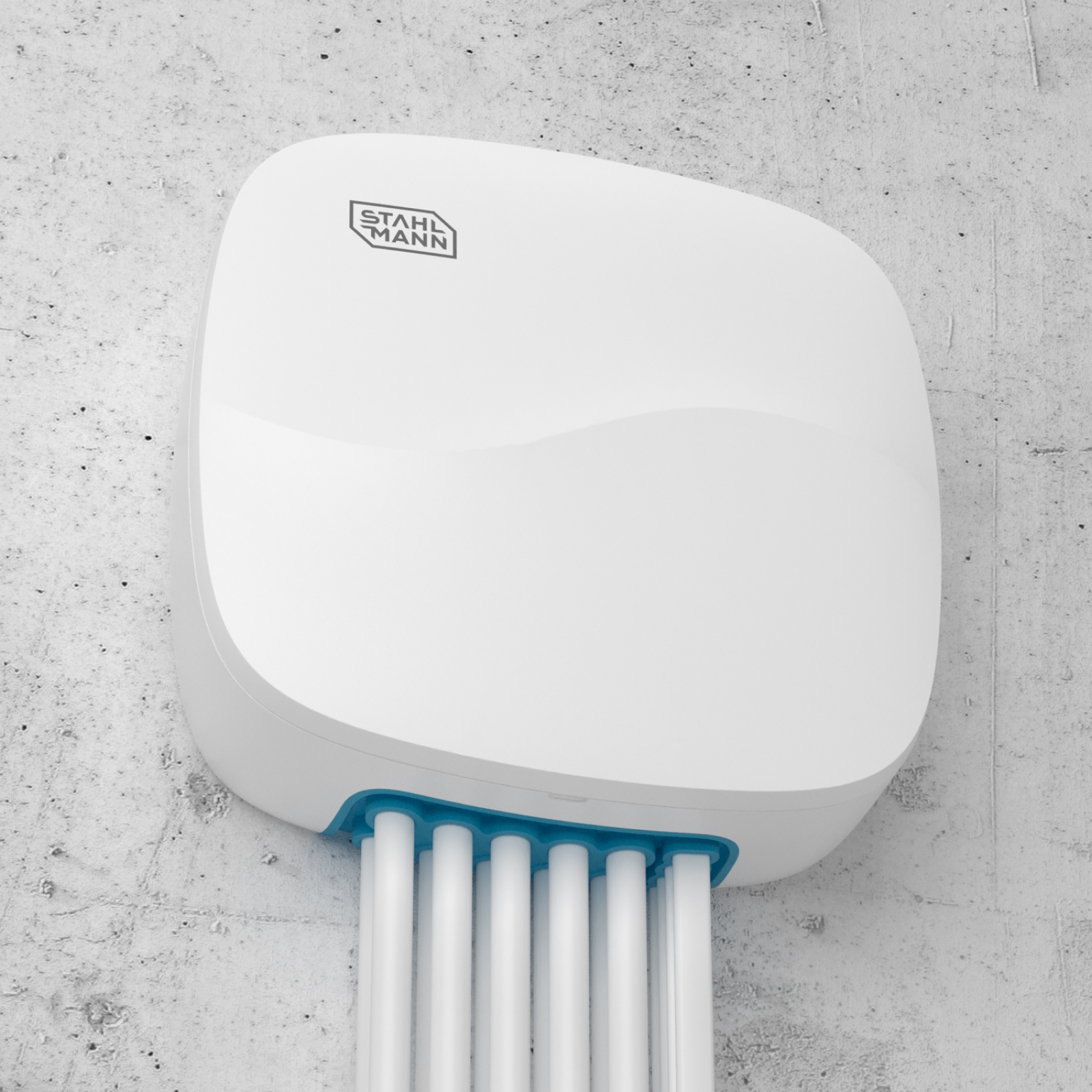

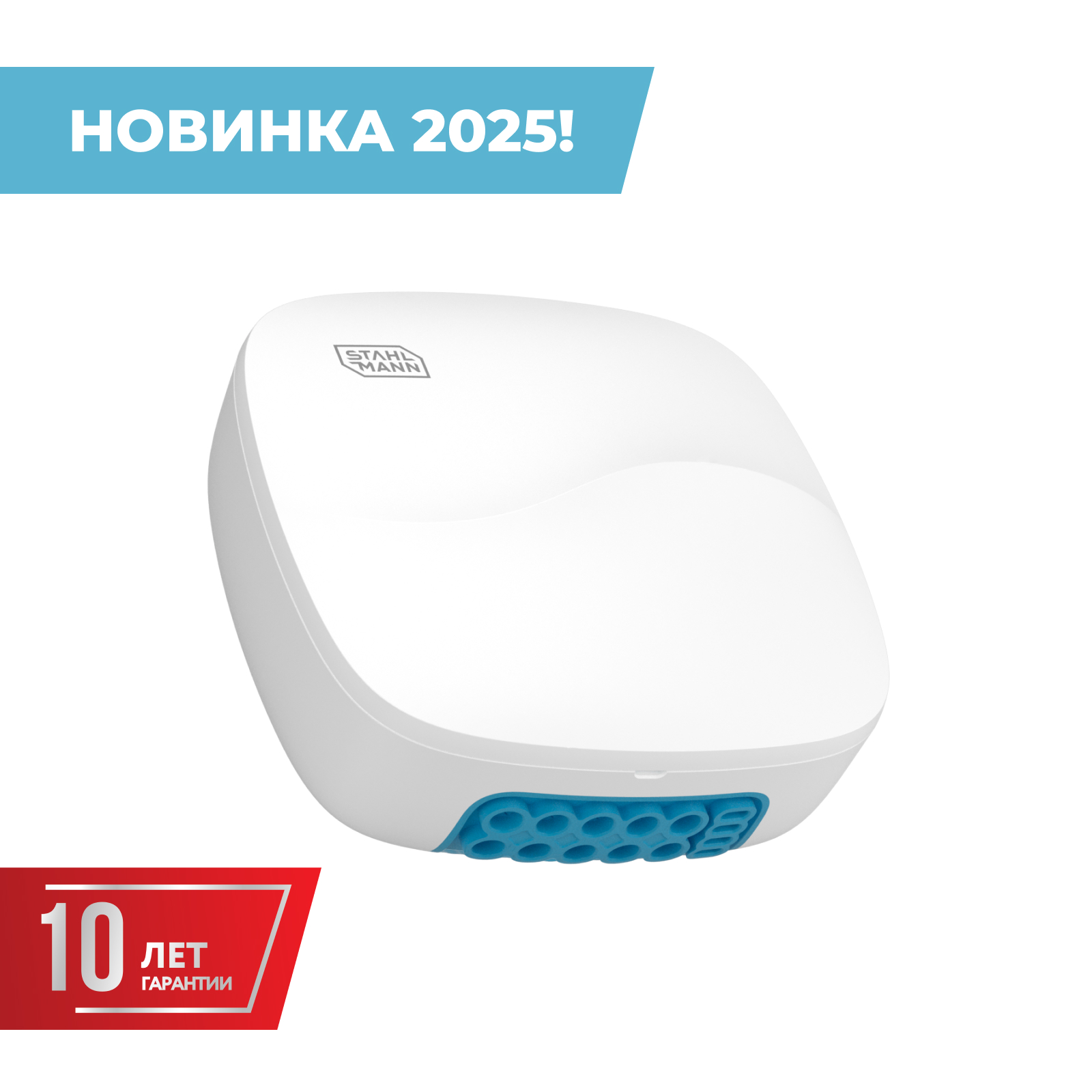

Модуль управления Stahlmann HUB
Описание
Преимущества
Документация
Артикул: 2282761
Наличие: Много

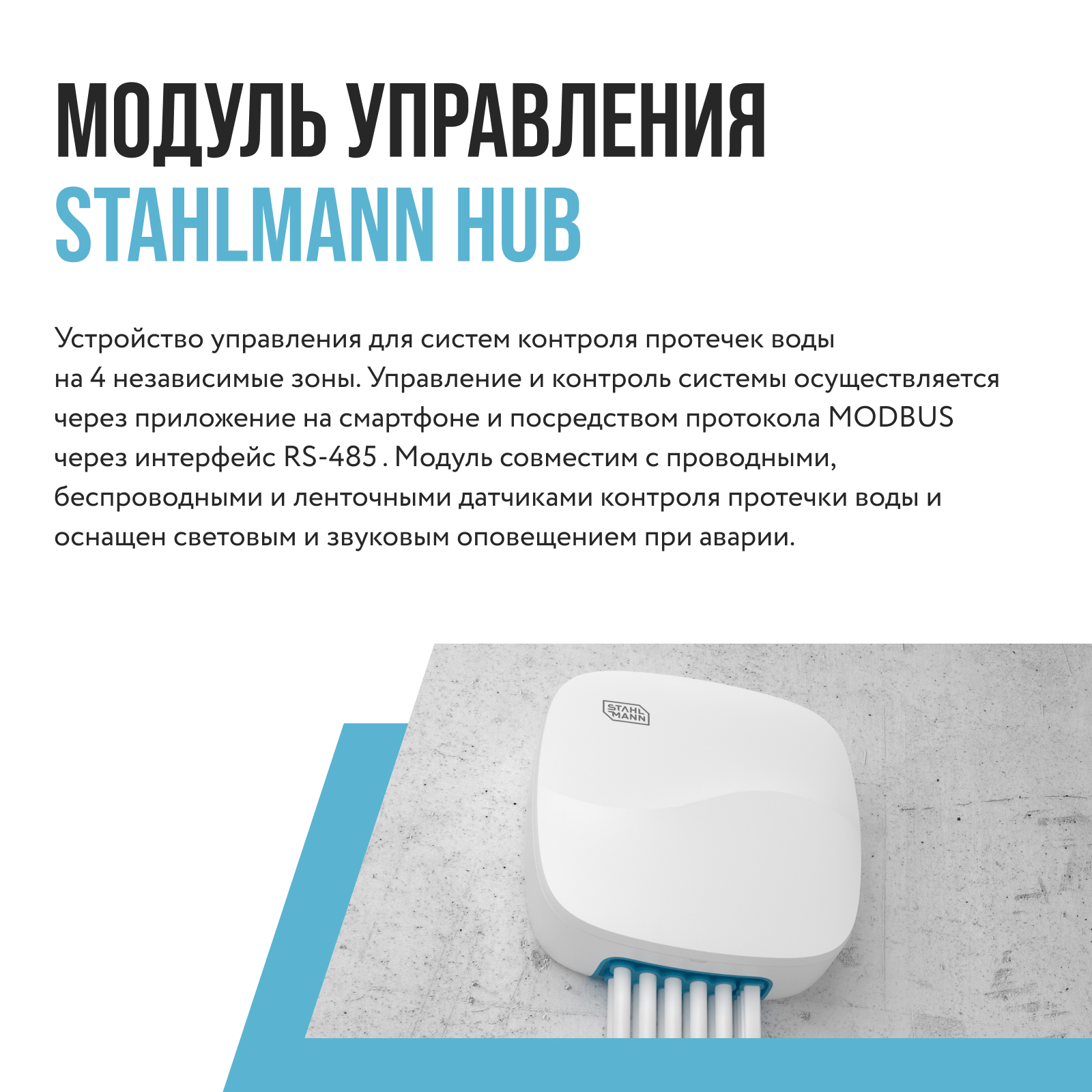

Устройство управления для систем контроля протечек воды на 4 независимые зоны.

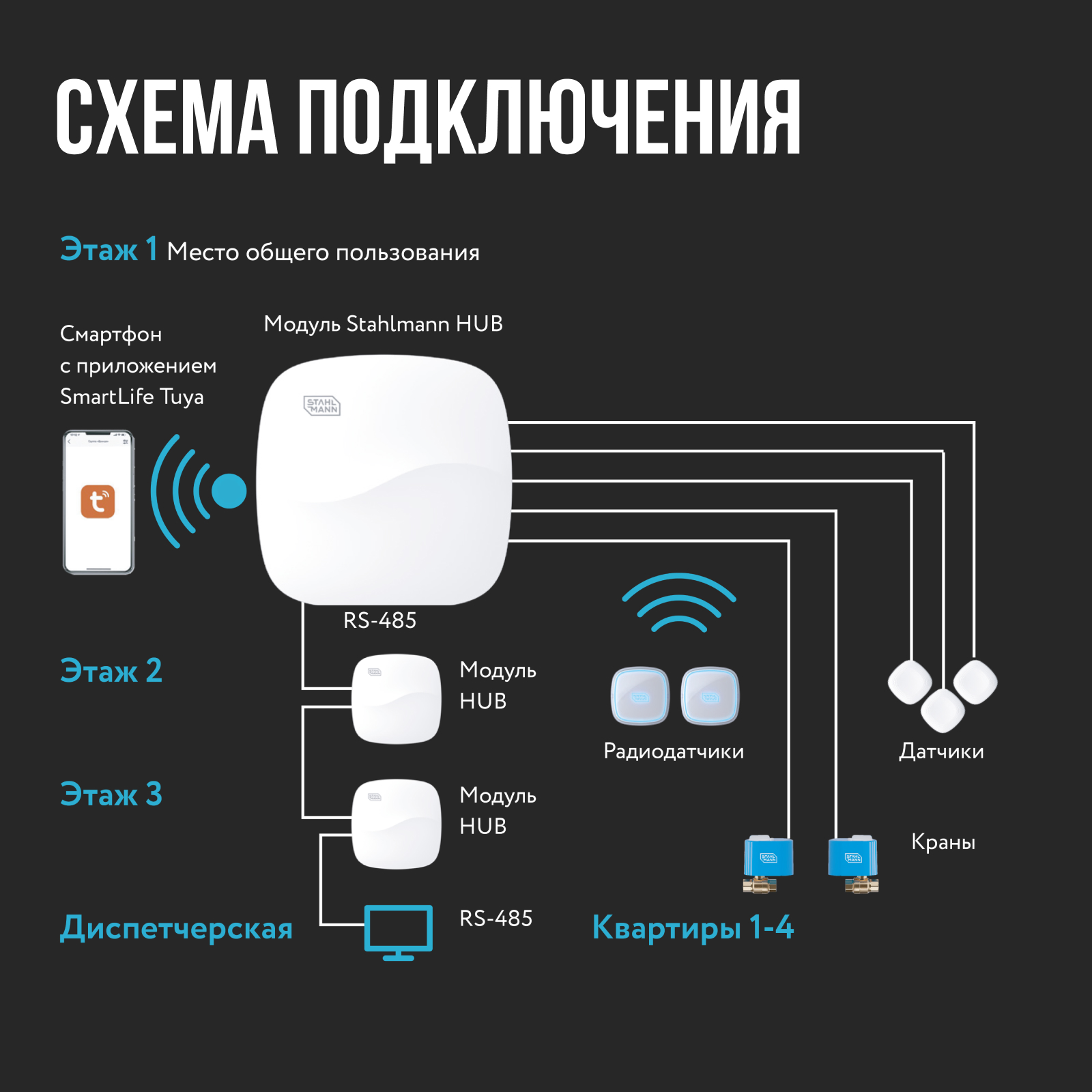

Управление и контроль системы осуществляется через приложение на смартфоне и посредством протокола MODBUS через интерфейс RS-485 . Модуль совместим с проводными, беспроводными и ленточными датчиками контроля протечки воды и оснащен световым и звуковым оповещением при аварии.
Применяется в системах диспетчеризации многоквартирных домов, гостиниц, производственных и административных зданий, а также для построения систем защиты от протечек в квартирах и коттеджах с контролем 4-х независимых зон.
Гарантированная электробезопасность: напряжение питания кранов 12В
Возможность подключения ленточных датчиков протечки
Самозажимные клеммные колодки – быстрый, удобный и надежный монтаж
Автоматический проворот для профилактики закисания крана
Контроль обрыва проводного датчиков
Контроль разряда батареи, заблаговременная индикация на датчике и на модуле
Самодиагностика системы
Управление и информирование с мобильного приложения
Возможность подключения проводных и радиодатчиков
Контроль закрытия кранов
RS-485 для подключения к системам диспетчеризации
Независимое управление и контроль 4 зонами протечки
Технические характеристики
| Габаритные размеры, мм | 120 x 123 x 43 |
| Масса, не более, кг | 500 |
| Срок службы, не менее лет | 10 лет |
| Напряжение питания, В | 12 (постоянный ток) |
| Степень защиты | IP54 |
| Страна производитель | Россия |
| Потребляемая мощность, Вт | 6-дежурный режим 100-режим срабатывания |
| Время срабатывания, с | 2 |
| Количество независимых каналов, шт. | 4 |
| Кол-во подключаемых проводных датчиков, шт. | при параллельном подключении («звезда») — не более 20 шт. (без контроля обрыва датчиков) на канал. Длина кабеля датчика не более 10 м; при последовательном подключении — не более 50 датчиков длиной 2м на канал (суммарная длина линии не более 100м, с контролем обрыва датчи- ков). Совокупно 200 датчиков |
| Кол-во подключаемых беспроводных датчиков, шт. | 50 |
| Максимальное кол-во подключаемых кранов, шт. | 16 |
| Возможность подключения ленточных датчиков | 100м на один канал (совокупно 400м) |
| Тип монтажа | накладной |
| Тип датчиков | Проводные/Беспроводные |
| Приложение для смартфона | Smart Life |
| Соединение по Wi-Fi | Протокол IEEE 802.11b/g/n в частотном диапазоне 2400 - 2497 МГц, Максимальная излучаемая мощность — не более 100 мВт (20 dBm) |
| Питание линий подключения кранов | 12В постоянного тока |
| Внешнее подключение | Два порта RS-485 с поддержкой протокола MODBUS RTU |
| Радиоканал связи с беспроводными устройствами | гарантированная дальность радиосвязи не менее 100 м в зоне прямой видимости, излучаемая мощность не более 25 мВт, несущая частота 869 МГц, тип модуляции – LoRa |
